流程圖的規范與對比
[導讀]

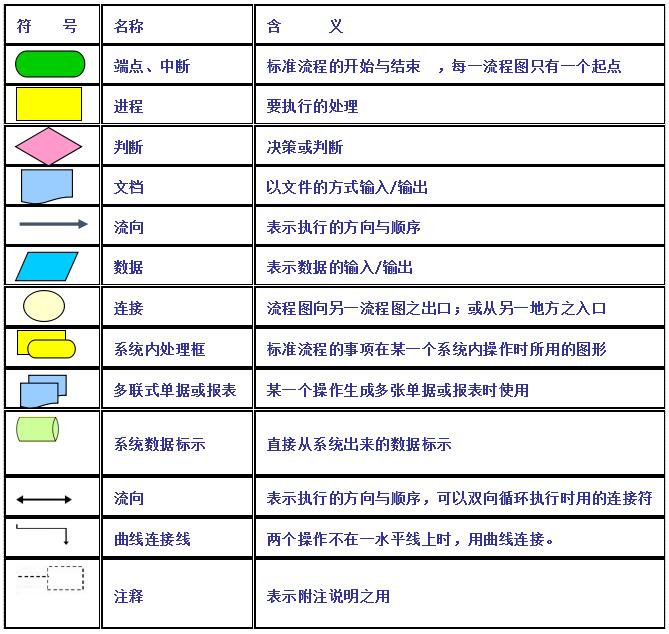

一、符號的定義
二、規范與對比
1.流程圖形狀統一。流程圖是由點和線組成的面。要畫出規范的路程圖，最基本的就是流程圖的形狀要統一。流程圖的形狀大小一致，統一字號。
2.流程圖分中心主軸及旁支說明，主軸內各流程圖文字請鍵入KEY WORD，各細部流程若需補充說明，請精簡條列以虛線旁支說明，每點不超過二行為原則。
3.各項步驟有選擇或決策結果，如（可、否）、【通過、不通過】或其他相對文字時，請回饋校正流程是否有遺漏，以避免懸而未決狀況。
4.流程圖符號繪制排列順序，為由上而下，由左而右。

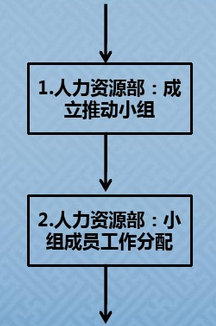

5.處理程序請以阿拉伯?dāng)?shù)字，由1開始，依處理程序排列順序編號，并以文字依處理程序功能命名。文字命名部分，以【動詞+受詞】及簡明扼要敘述為原則。若須表示處理程序之單位，則在編號之后，加上單位名稱。
【實例】

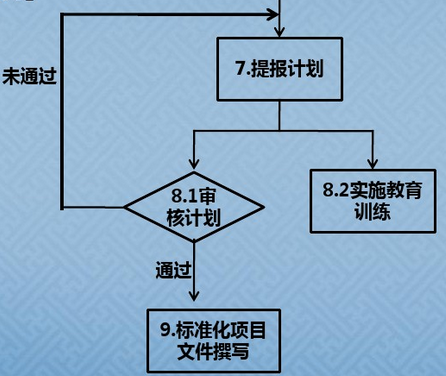

6.處理程序若屬并行操作關系，其編號請多加一碼（如8.1,8.2等依序編號），并宜排列在流程圖同一高度，而下一個處理程序編號，則自動增加1（如9）。
【實例】
7.處理程序須以單一入口與單一出口（single-entry,single-exit）特性繪制。
【實例】
修正前 修正后

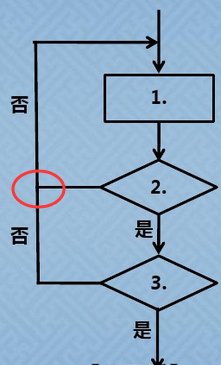

8.路徑符號宜避免互相交叉。
【實例】
9.同一路徑符號之指示箭頭應只有一個。
【實例1】
修正前 修正后
10.每個流程都從開始符開始，以結束符結束。流程中只能有一個開始，可以有多個結束。
11.選擇結構及重復結構之選擇或決策條件，文字?jǐn)⑹鰬?yīng)簡明清晰，路徑并加注【是】及【否】或其他相對性文字指示說明。
12.判斷框和選擇框上下端連接“yes”線，左右端“no”流入流出。
